S01E06 : Analyser facilement votre modèle grâce au Simulation Data Inspector par Ronan BLANCHARD

Accueil›Les ressources multimédia›S01E06 : Analyser facilement votre modèle grâce au Simulation Data Inspector par Ronan BLANCHARD

L’inspecteur de données de simulation (Simulation Data Inspector, ou SDI) est un outil proposé dans Simulink, qui permet de visualiser rapidement des résultats de simulation. Après avoir sélectionné les signaux à enregistrer dans le modèle, il vous sera possible de configurer rapidement une figure afin d’analyser le comportement de celui-ci.

Les avantages du SDI :

  • pas besoin d’écrire de code,
  • création rapide de figures,
  • pas de surcharge du modèle avec des scopes,
  • sauvegarde des précédents résultats pour comparer différentes simulations.

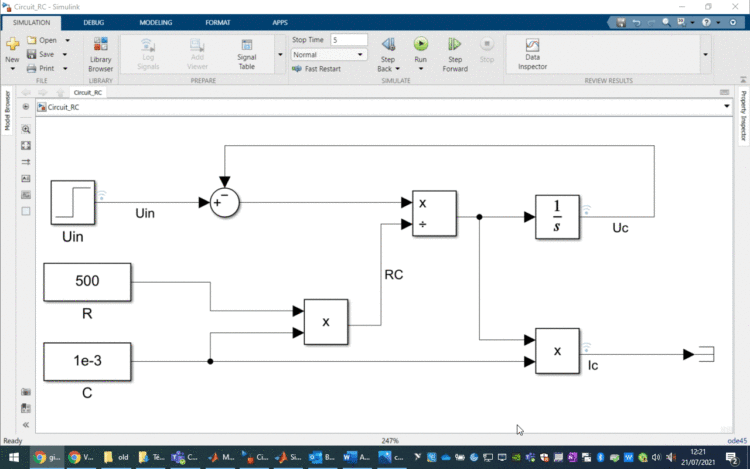

Illustrons l’utilisation de cet outil en visualisant le comportement d’un circuit RC.

Tout d’abord, il faut commencer par enregistrer les signaux qui nous intéressent dans le modèle.

Voyons ensuite comment créer une figure à partir des résultats d’une simulation.

Consultez la saga complète

Nous allons maintenant changer un paramètre du modèle et comparer les résultats des deux simulations.

Une fois la figure créée, nous pouvons très facilement l’exporter pour l’ajouter dans un rapport.

Cette présentation est bien sûr non exhaustive, et vous trouverez davantage d’éléments dans la documentation officielle du SDI par The Mathworks :

https://fr.mathworks.com/help/simulink/slref/simulationdatainspector.html

Pour conclure, le SDI est un outil simple et intuitif qui permet aux utilisateurs de Simulink de gagner en productivité lors de l’analyse des résultats sans avoir à modifier le modèle étudié. L’utilisateur peut très rapidement synthétiser ses résultats de simulation et les exporter dans un rapport.
